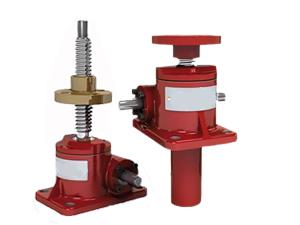

SWL絲桿升降機

摘要：

SWL蝸輪絲桿升降機可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。

絲桿升降機，SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。
用途：
該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖

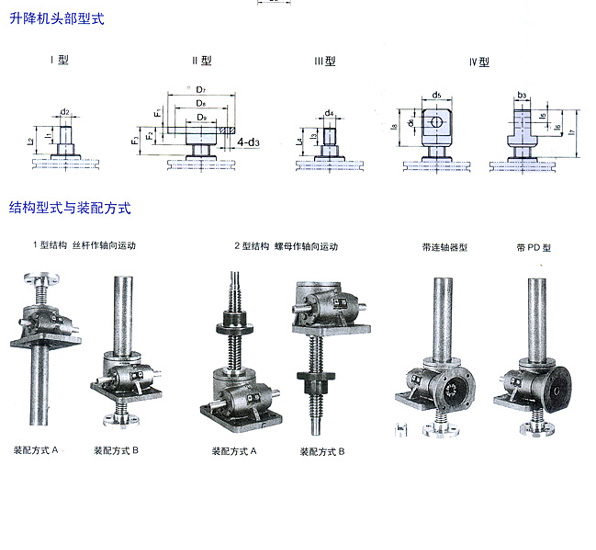

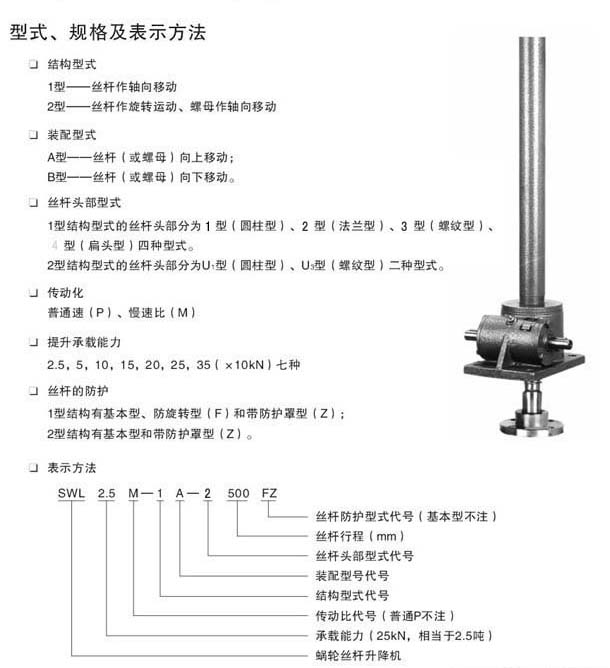

1、結構型式
升降機按結構型式分為：1型－絲杠同時作旋轉運動和軸向移動；2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
絲桿升降機每種結構型式又分為兩種裝配型式：A型－絲杠（或螺母）向上移動；B型－絲杠（或螺母）向下移動。3、絲杠頭部型式　　1型結構型式的絲杠
頭部分為：
I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。4、傳動比升降機分為兩種傳動比，即普通（P）和慢速（M）。5、絲杠的防護。1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
絲桿升降機最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
絲桿升降機最大拉力,KN	25	50	99	166	250	350	500	1000	1200
絲桿升降機絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	普通6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N•m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N•m	8.86	19.8	60/90	122	217	340	425	997	1658
絲桿升降機絲桿最大軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機最大許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）

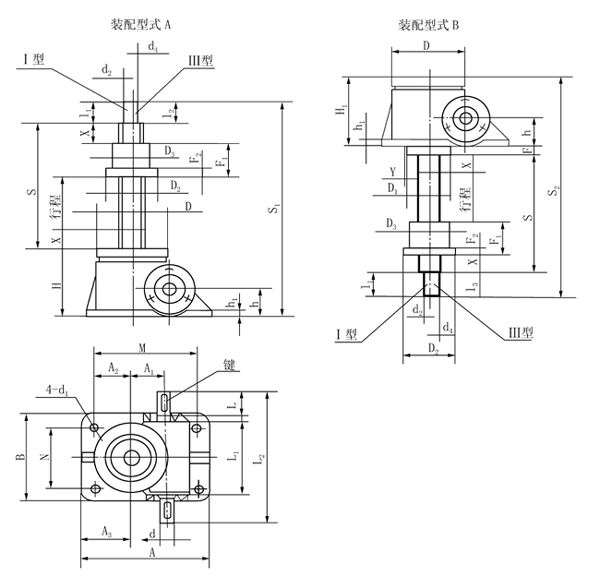

型號			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100	SWL120
S₁			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S₂			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S₃			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h₁			12	18	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d₁			14	17	21	28	35	35	45	48	48
鍵GB₁1096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	190
L₁			110.5	132	172	213.5	221	265	310	380	380
L₂			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D₁			98	122	150	185	205	260	300	420	420
D₂			70	90	100	120	150	180	220	310	310
D₃			45	60	76	83	114	121	145	180	220
D₄			98	110	130	170	200	210	260	370	370
D₅			60	70	95	108	133	139	170	215	260
A₁			45.2	56.2	66.8	72.5	97	120	135	190	190
A₂			50	58	63.5	95	95	135	80	146	146
A₃			65	80	86	122.5	130	170	125	203	203
b₁			20	25	17	35	30	35	45	60	60
b₂			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40
絲杠頭部型式	Ⅰ	d₂	20	25	40	50	70	80	95	130	150
		I₁	30	40	50	60	63	80	90	120	140
		I₂	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D₇	98	122	150	185	205	260	300	370	400
		D₈	75	85	105	140	155	200	225	280	310
		D₉	40	50	65	90	100	130	150	200	230
		d₃	14	17	21	26	27	33	39	48	48
		F₁	12	18	20	20	25	30	35	75	80
		F₂	30	40	50	60	63	80	90	120	140
		F₃	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I₃	30	39	50	60	63	80	90	120	140
		I₄	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d₅	50	65	90	110	130	150	180	220	260
		d₆	25	35	50	60	70	80	80	90	95
		b₃	30	42	60	75	90	105	120	160	180
		I₅	25	37.5	50	60	70	80	80	90	100
		I₆	50	75	100	120	140	160	160	180	200
		I₇	85	117	153.5	170	204	240	270	330	360
		I₈	70	105	130	150	175	220	240	300	335

2型結構尺寸

型號			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100	SWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S₁			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S₂			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	194	226	250	290	375	375
H₁			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h₁			12	14	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d₁			14	17	21	28	35	35	45	48	48
鍵GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	100
L₁			110.5	132	172	213.5	221	265	310	380	380
L₂			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D₁			68	83	110	140	160	180	200	260	260
A₁			45.2	56.2	66.8	72.5	97	120	135	190	190
A₂			50	58	63.5	95	95	135	80	146	146
A₃			65	80	86	122.5	130	170	125	203	203
F			26.5	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活動螺母	D₂		80	87	110	120	155	190	220	300	330
	D₃(K6)		50	70	90	90	130	150	180	240	260
	F₁		45	60	75	100	120	145	170	220	270
	F₂		15	18	25	30	35	35	50	70	80
絲杠頭部型式	Ⅰ	d₂(k6)	20	25	40	50	70	80	95	130	150
	Ⅰ	I₁	30	40	50	60	80	80	90	120	140
	Ⅱ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
	Ⅱ	I₃		39	50	60	63	80	90	120	140
